5332XXUPG0BW03
5332XXUPG0BW03,1.27mm,二件式,壓線式,180度
總覽
技術數據
產品認證

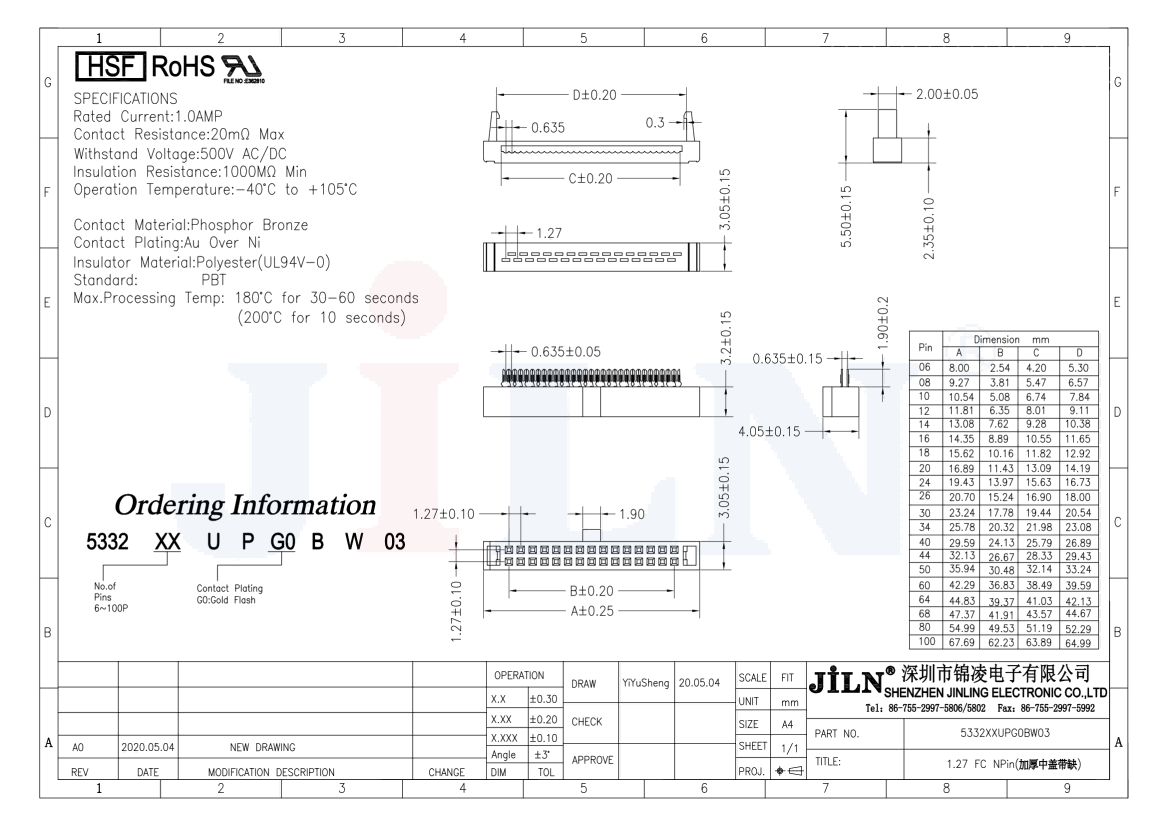

工程圖
下載
IDC連接器
IDC線對板連接器將導線連接到印刷電路板 (PCB)，從而實現電路之間的連接。我們的線對板連接器專注于靈活性和可靠性，適用于小尺寸插接和安全端接。
IDC線對板連接器主要應用于電力系統、通信網絡、金融制造、電梯、工業自動化、醫療設備、辦公設備、家電、軍工制造等行業。同時，我們提供多連接類型或單一連接類型的 PCB 公端。
基礎參數
| 料號 | 5332XXUPG0BW03 | ||
| 種類 | IDC連接器 | ||
| 規格(間距) | 1.27 | mm | |
| 類別 | 加厚中蓋帶缺 | ||
| 安裝方式 | 壓線式 | ||
| 角度類型 | 180° | ||
| Pin數范圍值 | 6 | 100 | Pin數 |
工程參數
| 額定電流 | 1.0 | AMP | |
| 接觸電阻值 | 20 | mΩ Max | |
| 額定電流 | 500 | AC / DC | |
| 絕緣電阻值 | 1000 | mΩ Min | |
| 工作溫度值 | -40 | 105 | ° C |
| 接觸材料 | 黃銅 | ||
| 電鍍方式 | 鍍金 / 鍍錫 在 鎳表面 | ||
| 膠芯材質 | UL94V0聚酯纖維 | ||
| 標準材質 | PBT | ||
| 最大加工溫度 | 180° C， 30-60 秒 200 C， 10 秒 | ||
